El par de tornillos de bolas se ha convertido en un componente central en las máquinas herramienta CNC, equipos de automatización, equipos médicos y otros campos debido a su rendimiento de transmisión eficiente y preciso. Ya sea que se trate de una línea de producción de una fábrica o de un instrumento de precisión, el par de husillos de bolas desempeña el papel de un "puente de potencia".

1. Análisis estructural del par de husillos de bolas

El par de tornillos de bolas consta de cuatro partes principales: tornillo, tuerca, bola y sistema de circulación. Trabajan juntos para convertir el movimiento de rotación en movimiento lineal, o viceversa. A continuación se presenta una breve descripción de las funciones de cada parte:

1. Tornillo de avance

El tornillo de avance es un eje de metal con una ranura en espiral y una superficie mecanizada con precisión para garantizar que las bolas puedan rodar sin problemas. Es el componente principal para transmitir potencia.

2. Tuerca

La tuerca también tiene una ranura en espiral en su interior que coincide con la ranura del tornillo y contiene bolas. Cuando el tornillo gira, las bolas ruedan en las ranuras, empujando la tuerca para que se mueva linealmente.

3. Pelota

Las pelotas son el "medio" de transmisión. Reemplazan la fricción de deslizamiento tradicional por fricción de rodadura, reduciendo significativamente la pérdida de energía y mejorando la eficiencia de la transmisión.

4. Sistema circulatorio

El sistema de circulación es el encargado de guiar las bolas para que circulen dentro de la tuerca, consiguiendo que las bolas puedan rodar de forma continua y evitando atascamientos o desgastes.

Principio de funcionamiento: Cuando el motor impulsa el tornillo para girar, las bolas ruedan en las ranuras del tornillo y la tuerca, empujando la tuerca para que se mueva linealmente a lo largo del eje del tornillo. Dado que la fricción de rodadura de la bola es extremadamente pequeña, la eficiencia de transmisión puede alcanzar más del 90%, lo que es mucho más alto que la de los tornillos ordinarios.

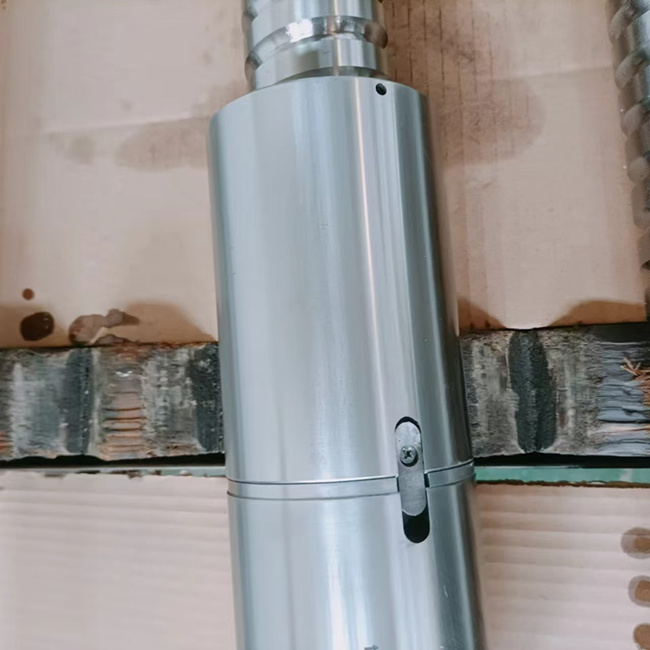

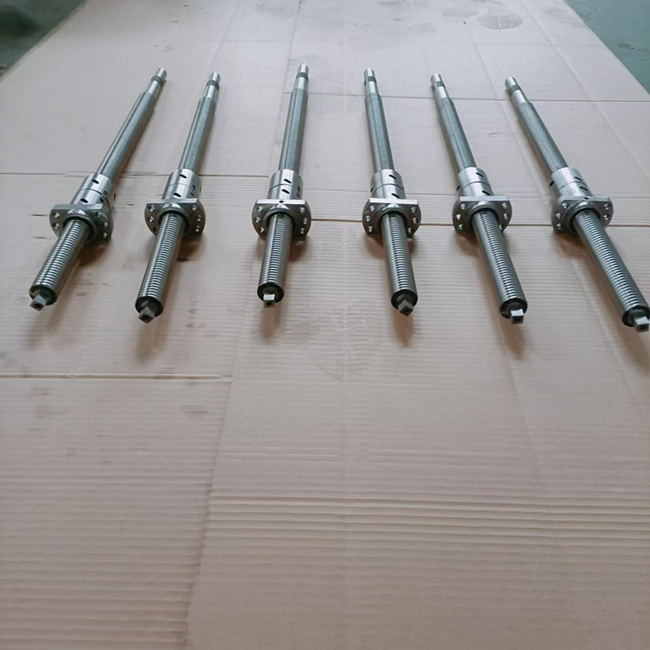

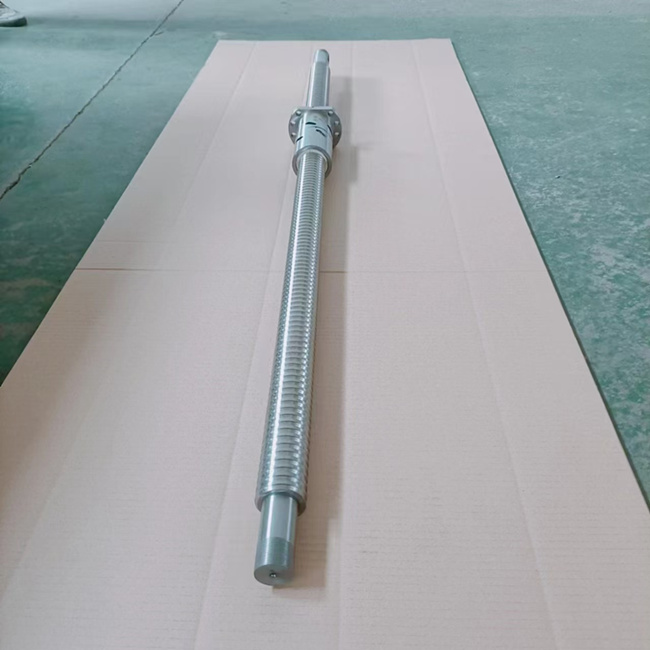

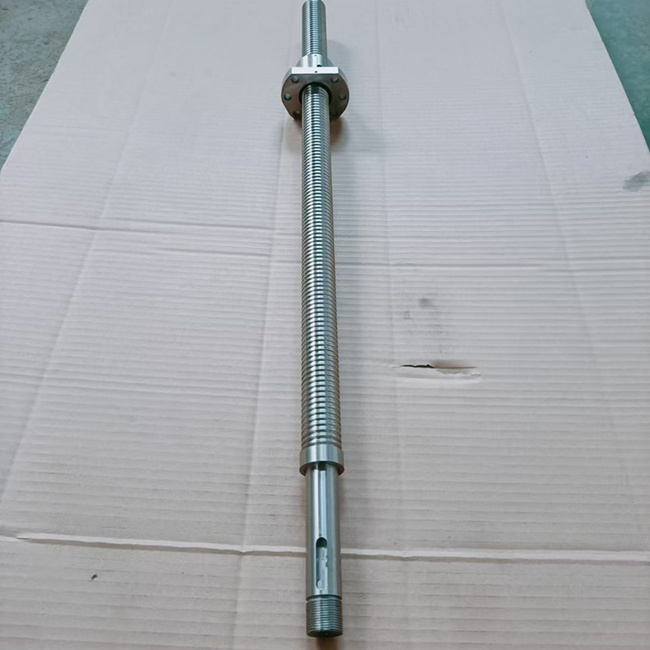

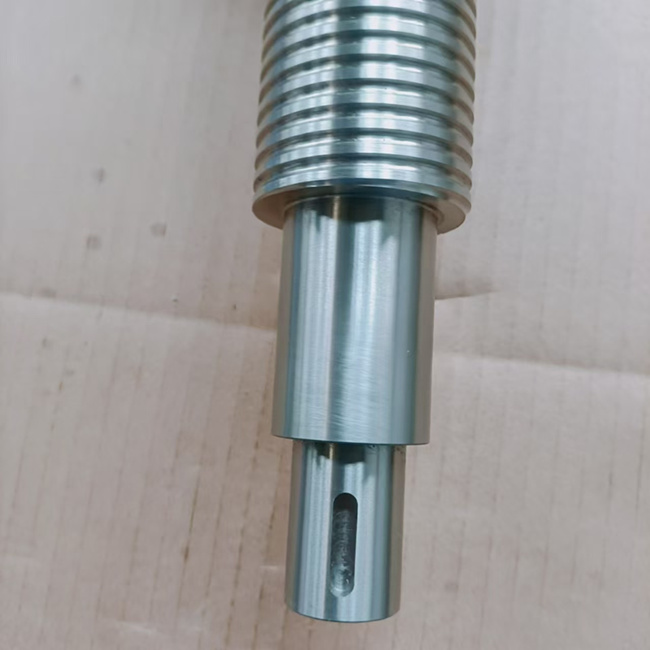

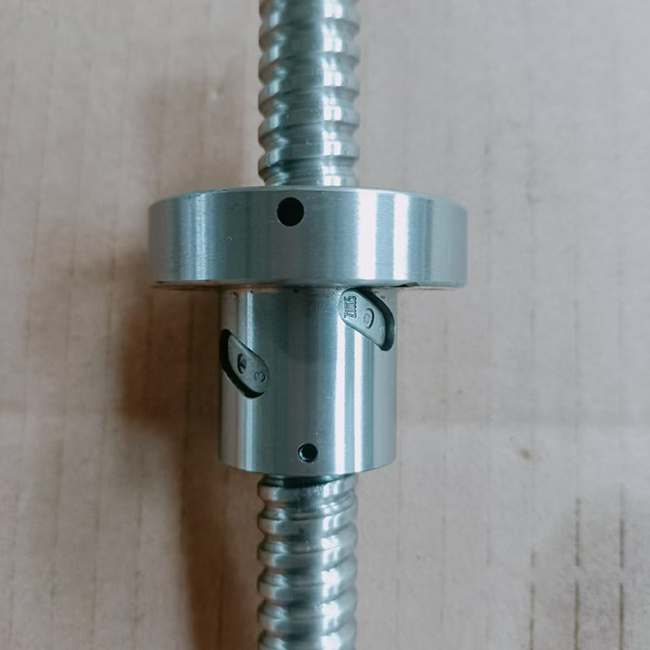

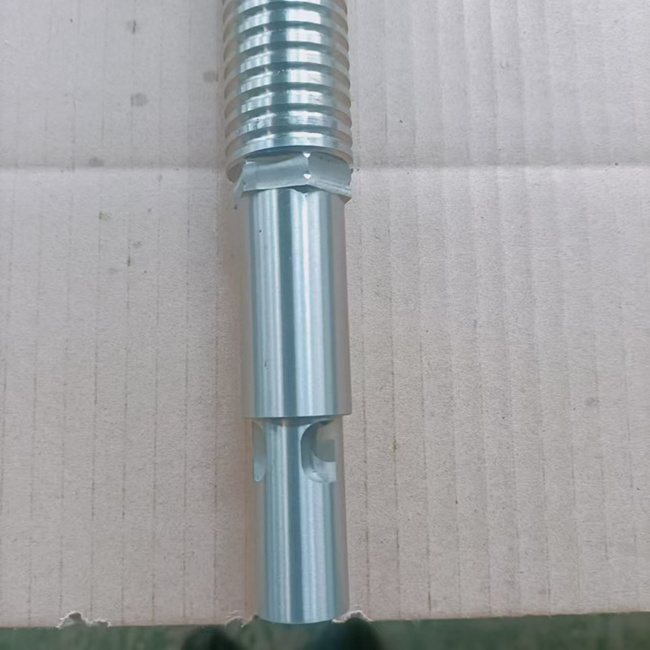

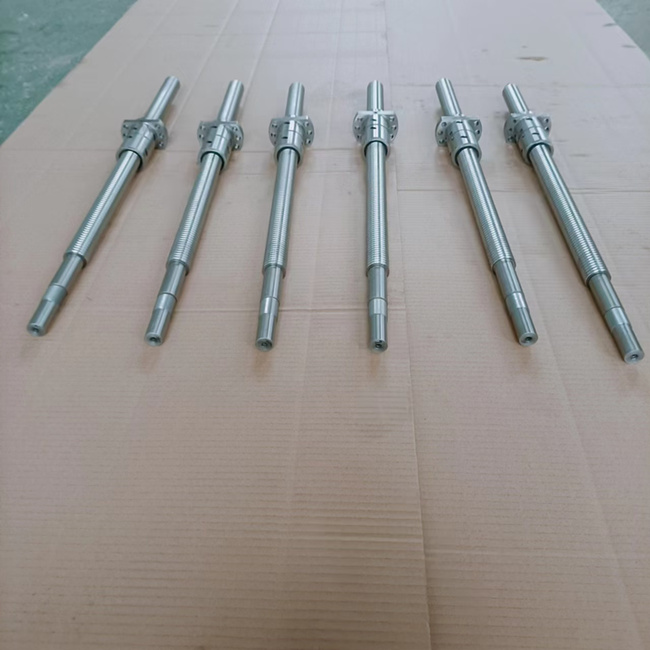

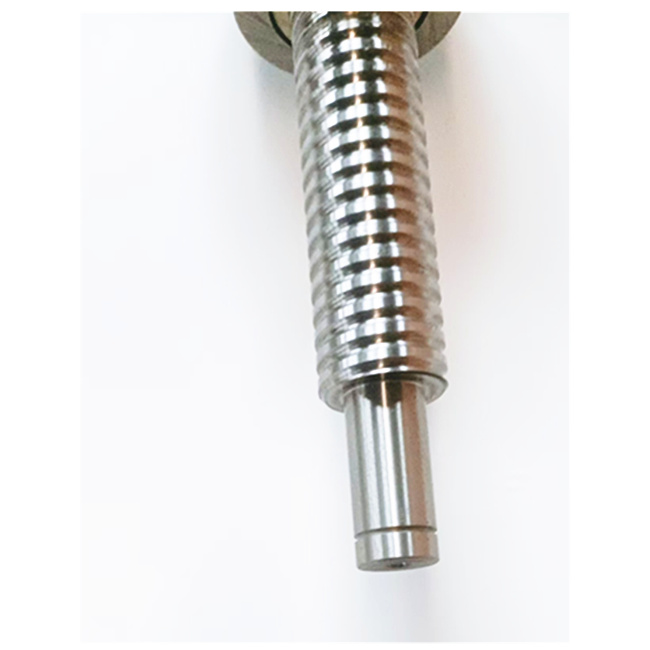

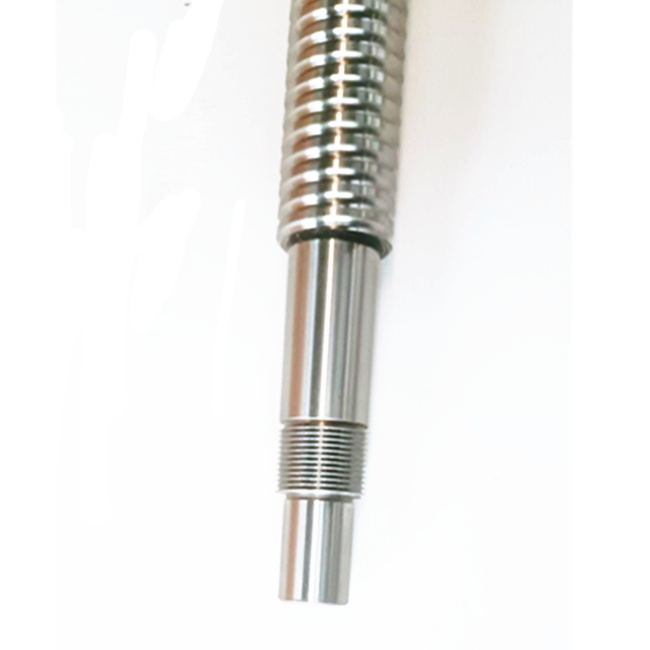

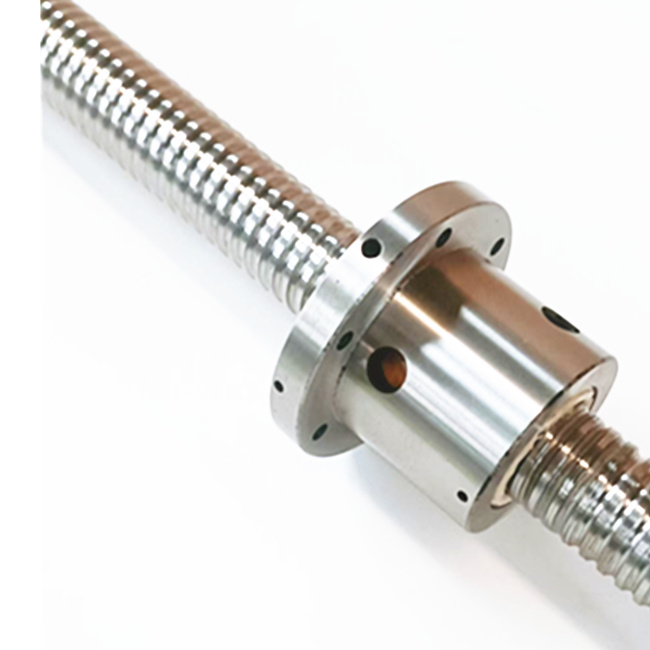

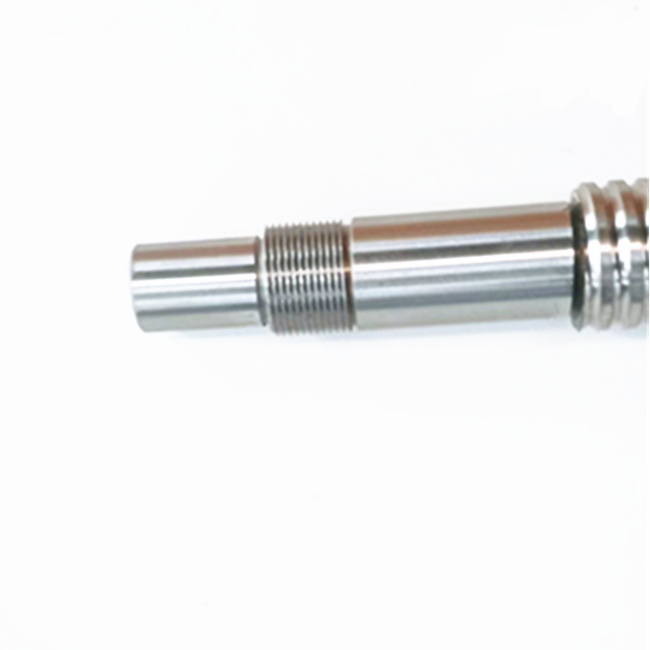

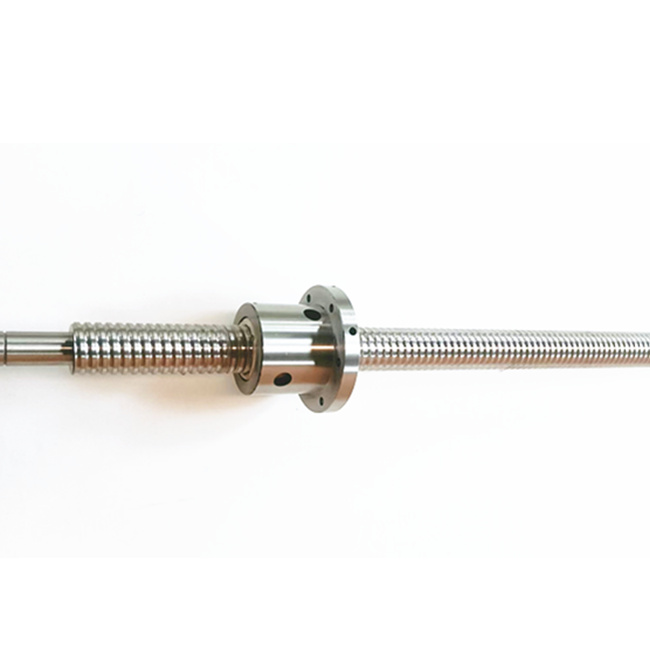

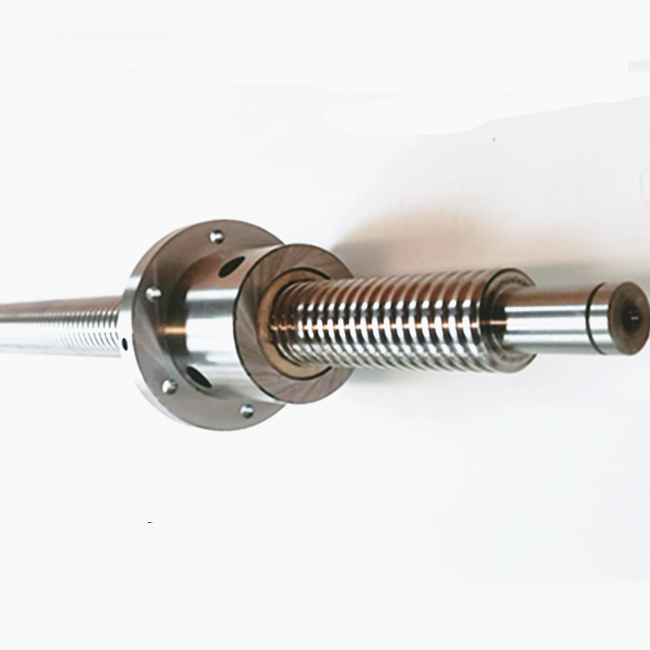

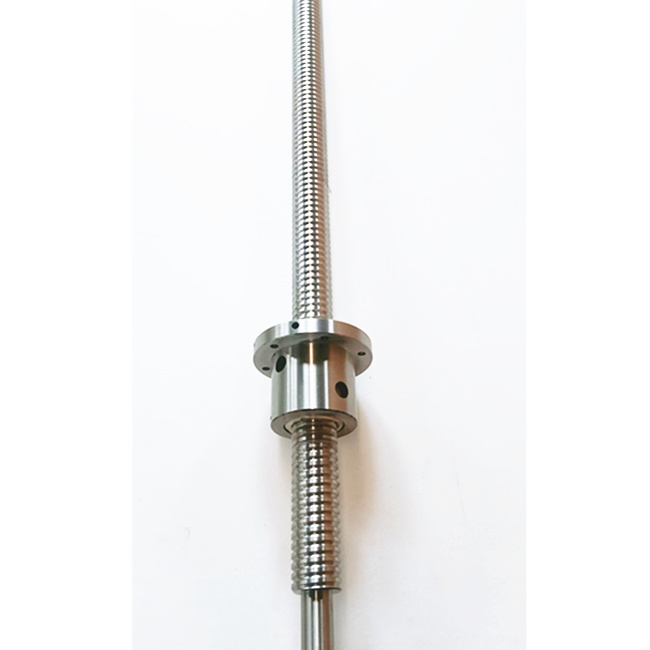

Producto terminado
